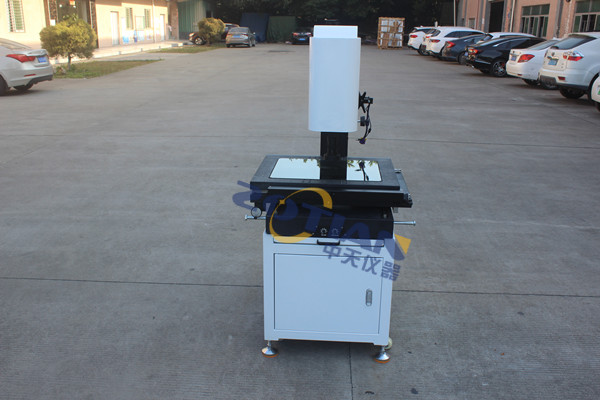

高精度光學影像測量儀測量角度的方法主要基于其高精度的光學成像技術和計算機圖像處理技術，以下是具體的測量步驟和技巧：

一、測量步驟
1、準備：
確保影像測量儀和被測對象處于穩定的狀態。
調整環境光照條件，使被測對象在影像測量儀上能夠清晰成像。
2、標定：
使用影像測量儀的標定功能，在測量前對設備進行標定，以確保測量結果的準確性。標定通常涉及對測量儀的精度、誤差等進行校正和調整。
3、選擇測量工具：
根據影像測量儀的功能，選擇適合測量角度的工具。通常，影像測量儀會提供線段測量工具、角度測量工具等。
4、選擇參考線：
在影像測量軟件中，選擇用于測量角度的參考線。這通常是物體的邊緣、線段或其他適合的特征。



5、測量角度：
使用選擇的測量工具，在參考線上選擇角度測量點。
根據軟件的功能，可能需要選擇兩個或更多點來計算角度。常見的測量方法有兩種：
切線法：人工旋轉屏幕上或者鏡頭內刻線，分別對準工件兩條邊線，通過編碼器或者圓光柵計數來測量角度。這種方法操作方便簡單，但測量精度相對較低，適合快速批量檢測。切線法又分為投影切線法和影像切線法，影像測量儀通常通過影像切線法的功能來實現精密測量。
采點計算法：通過采集角度兩邊的多個點，然后使用計算機圖像處理技術計算這些點之間的直線，而后根據直線的夾角來測量角度。這種方法具有更高的測量精度，適合對測量精度要求較高的場合。
6、數據記錄：
記錄測量得到的角度數值。
進行必要的數據處理和分析，如計算平均值、標準差等，以評估測量結果的可靠性和準確性。

二、測量技巧
1、直線采集盡量長：
在采集角度兩邊的直線時，盡量將線段采集長些。這樣可以減小由于采集點偏差引起的測量誤差。如果屏幕顯示范圍太小，可以移動工作臺，在角度所在直線的起點位置和終點位置分別采集一點。
2、使用多點尋回歸直線：
對于直線性不好或毛刺較多的零件，使用多點尋回歸直線的方法來確定角度的兩邊。這樣可以更貼近被測工件的實際邊線，減小直線偏差，從而提高測量精度和重復性。
3、選擇合適的放大倍率：
根據被測零件的尺寸和形狀，選擇合適的放大倍率。放大倍率過高或過低都可能影響測量精度。通常，放大倍率適中時，可以更清晰地觀察圖像邊緣的真實情況，從而減小采點偏差。
4、注意標定和校準：
定期進行標定和校準是確保測量精度的關鍵。在測量前，應檢查測量儀的標定狀態，并根據需要進行校準。
5、保持環境穩定：
在測量過程中，應保持環境溫度、濕度等條件的穩定。這些因素的變化可能影響測量儀的精度和穩定性。

綜上所述，高精度光學影像測量儀測量角度需要遵循一定的步驟和技巧。通過正確的操作方法和技巧的應用，可以確保測量結果的準確性和可靠性。
